Sinds kort ben ik de trotse bezitter van een Ender 3 PRO 3D printer. Na de gebruikelijke aanloop problemen en het printen van wat leuke poppetjes is het nu tijd om over te stappen op eigen ontwerpen.

Mijn tour fiets viel laatst om en daardoor brak het clipje af waar het voorspatbord mee vast zit aan de horizontale stangen. Op het internet heet dit dingetje een "Koga bevestigingsknop Curana spatbord" of "Curana spatbord stang bevestigings knop zwart". Idioot ontwerp, zo'n plastic dingetje. Het had van metaal moeten zijn, vind ik. In de winkel heb ik hem weer gehaald voor €1,99.

Hier zie je de clip, in een rubberen houdertje op het spatbord zitten.

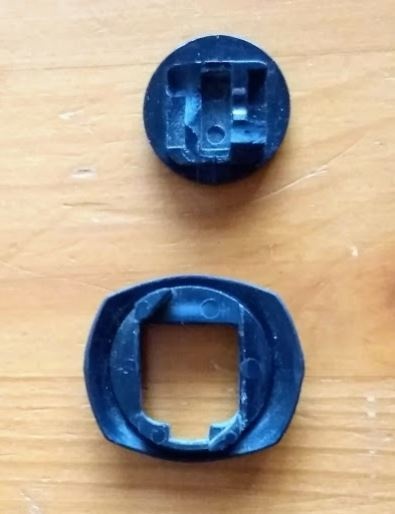

Het houdertje en clip met afgebroken pootjes:


En een foto van een clip uit een webshop:


Op internet te vinden voor €0,95. Maar dat moet zelf te maken zijn, dacht ik. Lastiger dan het klinkt, want ik heb nog nooit wat in 3D ontworpen.

Na een zoektocht op internet op gratis 3D Ontwerp programma's, kwam ik -als beginner- uit bij www.tinkercad.com. Een online tool voor middelbare scholieren (helaas niet meer mijn leeftijd), maar zo bleek verrekte gemakkelijk om 3D te ontwerpen. Na wat tutorials, binnen een uurtje gepiept.
Hieronder een plaatje van mijn ontwerp:



En hier het eind resultaat:



Het past prima. Voor de liefhebber hier ook het ontwerp:

STL File:
https://drive.google.com/...-VqX_VEz/view?usp=sharing

Op dit moment zit de in de winkel gekochte clip gemonteerd. Het lijkt wel of die ook 3D geprint is. Wisselen is nauwelijks een optie, door het plastic zal het snel afbreken. De clips zijn in PLA afgedrukt, ik heb wat proefmetertjes PETG liggen, wat sterker zou moeten zijn. Dat ga ik de volgende keer proberen.

In ieder geval was het een leuke leertraject.

---

Background

Years ago I bought many Nortel 5520 switches for work. When I saw these switches being sold on a Dutch Auction site, I couldn't resist and bought one.
Not a very bright idea since I have a small hobby room and the 5520 is a enterprise datacenter switch meaning: it has a high power usage and creates an awful lot of noise. And of course I don't have real use for it.

The high power usage I can't solve; I should have bought the 24T version, which was available. But the 2 rows of 24 RJ45 connectors in a 1U form are just too beautiful. Here it is:


The noise problem can be solved. I went from 53dB to 35dB (as my app says: a quiet library). Unbelievable! Below the steps you have to take in order to get almost 20dB reduction.

A picture of the internals; quite impressive.

---

The start

We start with 53dB.

---

Old and new fan details

The 5520 switch uses Delta Electronics fans:

• DELTA ELECTRONICS model EFB0412VHD
• 40x40x20mm
• 9000rpm
• 32.5dBA
• 9.25cfm (airflow)
• 12V, 2.16W

Since I will be using the switch only for experimenting and not for 24/7 use, I don't want to spent a lot of money on it. After some research I ended up buying SUNON fans, based on price and noise level. Specs:

• SUNON model KDE1204PKV3
• 40x40x20mm
• 3000rpm
• 15.5dBA
• 8.9cfm (airflow)
• 12V, 0.4W

Price was excellent at Aliexpress, €6.12 for 2 fans.
https://nl.aliexpress.com...r-2-stks/32841514403.html
(no hidden sponsoring, I paid for them myself)

A picture of the old and new fans:


The first fan mounted. I rotated it 90 degrees, to keep the wires on the same place.

---

Connector differences old versus new fan

The connectors are the same model, but sadly the pin wiring is not the same:

(old up, new down)


Luckily it is easy to change. Gently push the metal of the wire inside the connector (see picture) and gently pull the wire at the same time. It's easier than it sounds.



A detail of the wire connection:



Push the wire back in the right place, but exactly the same orientation it came out. You feel a little "click".


The actual mounting of the fans is easy. 2 screws, that's it. Here is a picture of all new fans mounted:

And a detail of the wires:

---

The result

And this is the result. Perfect for me!

Ik heb 2 maal een clean install gedaan van Windows 10 PRO, waarbij steeds de WIndows Store niet werkte. Fouten als RPC (diverse gerelateerde) en Unable to start vlogen me regelmatig om de oren. Ook als ik de store helemaal niet wilde starten.

Op internet staan wat tutorials, waaronder handmatig services starten en registry wijzigingen. Uiteindelijk heb ik het dan aan de gang gekregen dmv een goede herstel-tutorial.

Om dit voor het nageslacht (en jullie) te bewaren hieronder de link.

Let op dat je exact dezelfde windows ISO/DVD moet hebben als diegene die je geïnstalleerd hebt. En ik zou voor de zekerheid even een image vooraf draaien. Dat heeft mij meerdere malen gered in mn pogingen de Store werkend te krijgen.

Hier is de link; veel plezier!

Repair Windows 10 in place

Overigens is het mij een raadsel waarom dit wel werkt en een clean install dus niet :-)
